カーボンコレクティブショートガン・ワンタッチ・プラグ化

カーボンコレクティブショートガンのカスタム依頼です。

こちらが依頼品です。アウトレットカプラーをワンタッチ化、インレットを汎用3/8プラグ化します。

まずは分解。

このショートガンはネジがトルクスネジです。トルクスだとコストかかってるなって感じますよね。ナめってしまうことがないので安心。

バルブ本体からカプラーを外します。接着剤を溶かすのにバーナーを使うと黒いプラスチックカバーを損傷してしまう可能性があります。

局所的にヒートガンを当てていきます。ネジロック剤は約200℃で溶けます。ゆっくり熱していきます。

頃合いを見てプライヤーで外します。

ネジロック剤は白い粉末状に変化しています。

柔らかいブラシやエアーを使って粉末を除去します。ステンレスブラシなどのバルブよりも硬い素材を当ててしまうと傷をつくる原因になってしまいます。

右が外したカプラー。左が新しいカプラーです。カーボンコレクティブのアウトレット規格はG平行1/4 メスネジです。

次にアウトレット金具を変更します。↑が純正です。M22オスネジが装着されています。通常この部分には、

こういった中央に軸（ステム）がついたものが用いられます。このステムが止水の役割をします。このステムの外径が14mmと15mmのものがあります。しかし今回はコンパクトに3/8化するために、

こういった小さな金具を用います。汎用3/8プラグをM22メスネジ化するアイテムです。

この金具にはステムがなく、Oリングが止水する役目を持ちます。ステムがついていないので、止水機能は弱めです。

よって、ネジロック剤を用いて二重に止水します。通常、ステム付きのM22金具にネジロック剤は必要ありません。

あとは締め上げていきます。

これで完成、乾燥を待ち、組み上げてからテストを行います。

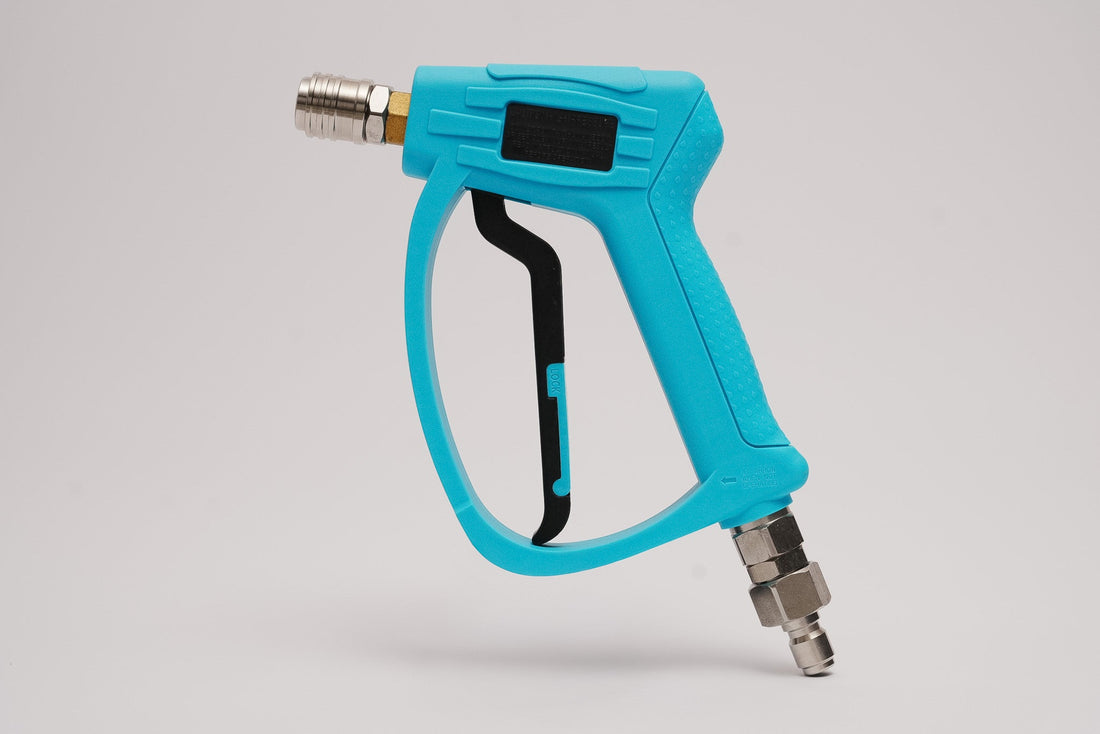

完成。全体。

ワンタッチ化

3/8化

これでノズルがワンタッチ接続でき、ホースとの接続も簡単になりました。
