洗車の新しい選択肢 ショートガンレスバルブを自作してみよう!

洗車用ショートガンの代わりに、小型のバルブで操作性を上げる方法の紹介です。
小型のバルブに変更することによって、かさばらず、軽量になり、ホイールハウスやエンジンルームなど狭いところにダイレクトにコントロール可能なようになります。このガンレスバルブはパーツを組み合わせることによって簡単に製作可能です。

- 高圧水吐出用ノズルチップ
- 1/4 Gメス クイックカプラー
- G1/4 <=> G3/8 変換ジョイント
- 3/8 Gメス バルブ
- 3/8 Gオス スイベル
これらのパーツはAliexpressで購入可能です。購入リンクはページ最後にまとめておきます。
主体となるのがこのボールバルブです。レバー操作によって、中のボールが回転し水流をON/OFFできるシンプルな仕組みです。耐圧性能は高くありませんが、家庭用高圧洗浄(100V 10メガパスカル)程度では問題ありません。
もう一つのポイントはこのスイベルです。圧力がかかるとバルブの向きを変えることができなくなるため、こういったスイベルが必要になります。スイベルがあれば高圧下でも自由にバルブの向きを変えることができます。Aliexpressで買える様々なスイベルを試しましたが、このタイプが最もコンパクトで品質も悪くないのでここで紹介しています。
では製作していきましょう。まず3/8スイベルに装着されているO-リングを外しましょう。Gネジ規格はテーパネジのNPTと違って、最後までねじ込んで止水する使用なのでこのO-リングは不要です。
今回はこの向きで装着します。バルブの向きはお好みで大丈夫です。
オスネジ部分にロックタイトを塗布します。少量一滴を塗布するだけ充分機能します。ネジ込む時に満遍なく広がるので手で塗り拡げる必要もありません。洗車設備を自作する場合、ロックタイトなどのシール剤はよく使うので一つ持っておくと便利でしょう。
モンキーレンチなどを使ってネジ込んでください。ホームセンターで買える安価なレンチでまったく問題ありませんが、2つ用意することをオススメします。
次はネジ変換ジョイントを装着します。太いネジ側にロックタイトを塗布してください。上の画像はロックタイトやや付け過ぎです。
モンキーレンチを2つ使って締め上げてください。
バイス(万力)があるとグッと作業が楽になり、力もかけやすくなります。洗車設備の自作で楽しみたい場合は、バイスはマストアイテムです。125mmサイズで充分です。
こうなります。ネジはきつく締め込んでも大丈夫ですが、平行ネジなので限界があります。無理に締め込む必要もないでしょう。ロックタイトをしっかり塗布していれば止水されます。
次はクイックカプラーの装着です。ステンレス製をオススメします。真鍮製は安価ですが、水質が悪いとすぐに劣化、変形しやすくなり、カプラーの脱着ができなくなるケースがあります。規格は1/4です。この1/4規格には米国・中国の規格と日本国内の規格があります。洗車愛好家としてなら米国・中国規格を採用しましょう。革新的な洗車グッズはほとんど米国・中国発が主流なので装着できるグッズの選択肢が広がります。
ここにもロックタイトを塗布します。
変換ジョイントにねじ込んでいきます。
しっかりねじ込んでください。ネジ接合部は高圧がかかるので締め込みが甘いと水が吹き出てきます。
付けすぎて溢れてしまったロックタイトを拭き取ります。
プラスαの作業です。バルブ本体のレバーの締め上げがゆるい場合があります。その場合はドライバーでしっかり増し締めしてください。中国製品は実用に耐えるものの、組み上げが甘いという性質があります。ひと手間加えるだけでパーツの精度が上がります。
あなたオリジナルの射出装置が完成です。これであなたも設備マスター!
早速ホースに装着しましょう。今回はインレット側規格を海外規格3/8プラグにしたので、ホース側も3/8 クイックカプラーを装着している必要があります。

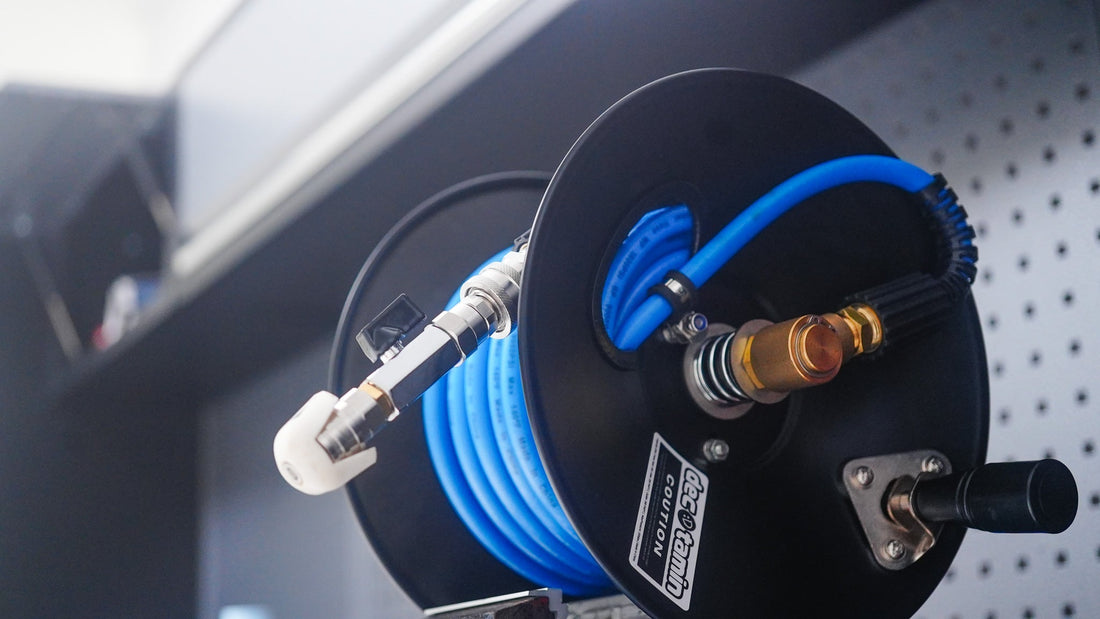

完成後の姿です。ショートガンよりかさばらず、軽量なスタイルです。100V環境化ではこのガンレスバルブの選択肢もアリかもしれません。
フォームキャノンを装着した姿です。見た目だけだと伝わりませんが、使ってみると良い感じなんですよ。
全体的な設備のまとまりもよくなりました。
もちろんデメリットもあります。このガンレスバルブは高圧水ONの場合は何の力もかけず吐出することができますが、その反面、高圧水のON/OFFがショートガンのように瞬時にできなくなります。また、高圧水ONの状態で誤ってホースを体から離してしまうと、ホースが暴れてしまうという危険性もあることに留意してください。
すべてのツールには適正と、メリット・デメリットがあり、何をチョイスするかはその人次第です。たとえこのガンレスバルブが使えないものであっても、選択肢としてあることに意味があると思います。このガンレスバルブは単純な構造とは言え、洗車設備の基本はこの適切なパーツの組み合わせと接合がすべてです。これが製作できれば、ほとんどの洗車設備は自分で組めるようになるでしょう。
*200Vの高圧洗浄機や、10Mpaを超える圧力を出す機器に使用しないでください。
ミニステンレススチール製ボールバルブ,3/8 female to female
→ 3/8, SUS304,female to female, BSPを選択
ステンレス鋼クイックコネクタキット,高圧洗浄機アダプターセット,オスとメスのプラグ,3/8インチ
→ 8番です。
真ちゅう製パイプ六角ネジロッド
→ 1/4 to 3/8を選択
高圧洗浄機カプラアダプターセット
→ Cです。
ノズルチップ(デコタミンノズル)
→ 径サイズ2.5 or 3.0がベスト
